饮水机安装要求与方法
尊敬的客户，非常感谢您购买和使用杭州碧湖净水设备有限公司生产的“蓝碧湖”牌节能饮水设备。为了您更方便快捷、高效安全地安装和使用饮水设备，以下内容非常重要，请您仔细阅读理解后进行安装、调试和使用。
一.安装场所要求
1、安装场所应无堆积物杂物, 清洁卫生的环境 (无虫害,鼠害)。远离强电磁干扰环境、天然气或其它易燃、易爆、腐蚀性等物品；避免阳光暴晒和雨水直淋；保持周围温度5-40℃。
2、具备与设备匹配的独立电源(离设备安装位置1.5米内)，不宜与其它大型设备共用一组电源,单相220V机型须采用含地线的三线电源，三相380V机型须采用含地线，中性线（零线）的五线电源，电源线线径承载的电流至少需饮水设备额定电流的1.2倍以上，且需配触点开距至少为3mm的全极断开漏电保护开关，漏电保护开关的规格建议采用饮水设备额定电流的1.5倍。测量饮水设备连接的电源电压是否正常，检查有没有缺相或电压过高，过低现象，检查电源线线径和漏电开关是否与饮水设备匹配。
特别提醒：饮水设备的零线必须经过漏电保护开关。
单相两极漏电保护开关 三相四极漏电保护开关
3、水源为市政自来水或管道纯水系统，进水接口尺寸规格为4分管外牙并须配备独立开关水阀，水压需在0.15-0.4Mpa之间，低于此范围需加装增压泵，高于此范围需加装节流减压装置。
4、排水地漏或直径不小于25mm的排水连接管且外接排水口高度不能高于饮水设备排水口。
二、设备安装
5、机器的安装
5.1 确认安装场所符合安装要求后，必须由具备资格的专业人员安装。

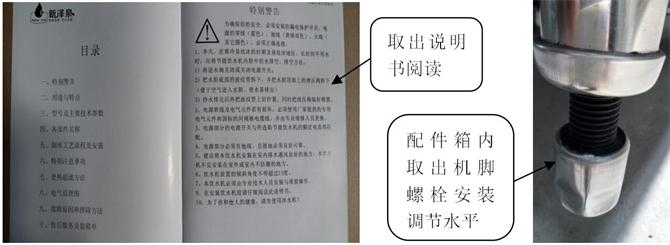

5.2 打开饮水设备包装箱，取出里面的配件箱并打开，从中拿出【使用说明书】仔细阅读并理解后方可进行安装。
5.3 把要安装的饮水设备放置于所需安装位置并通过调节机脚使饮水设备处于水平，摆放需牢固可靠，放置的倾斜角度不得超过15度。靠近墙壁安装时，必须与墙壁保持10cm以上的距离。

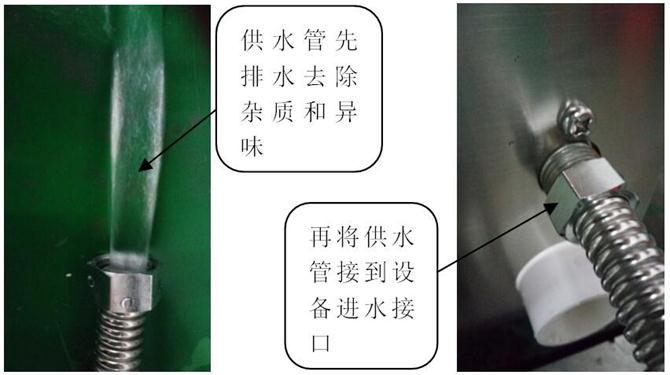

5.4 打开要与饮水设备连接的自来水管道阀门，先排掉一部分的水，如果是新安装的管道需排到流出来的水无异味和杂质为止，然后从配件箱中取出波纹管连接自来水管道与饮水设备进水口（有标示）。如配置的管道长度不够则需另拿合适长度的波纹管或金属软管连接。
温馨提示：自选购的管路和相关接头、阀门的材质必须达到食品级安全的要求。

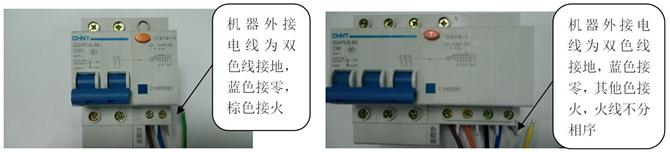

5.5 将饮水设备上的电缆线与预设的电源漏电开关上的出线端对应连接好（需严格按电缆线上标贴标示和漏电开关上标示的对应连接）连接处需拧紧，接好后每一根线需轻轻往下拉一下看是否牢固。饮水设备必须接有地线，且接地良好。

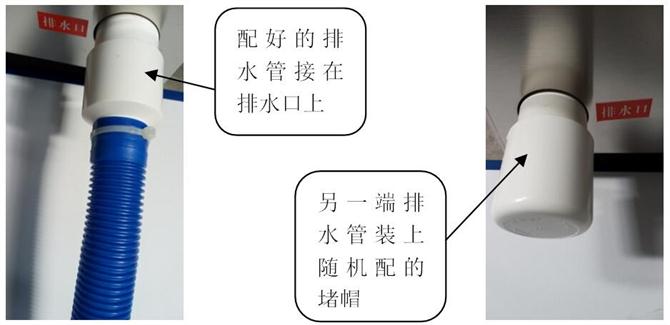

5.6根据实际排水情况，把设备排水软管从左侧或右侧的排水管口连接排水地漏或排水管道，另一端则用排水管堵帽堵上。不要刮破排水软管或把排水软管折住。排水软管与饮水设备排水管口保持平行或低于排水管口，避免管道内产生积水和沉淀物，造成排水不畅或堵塞。

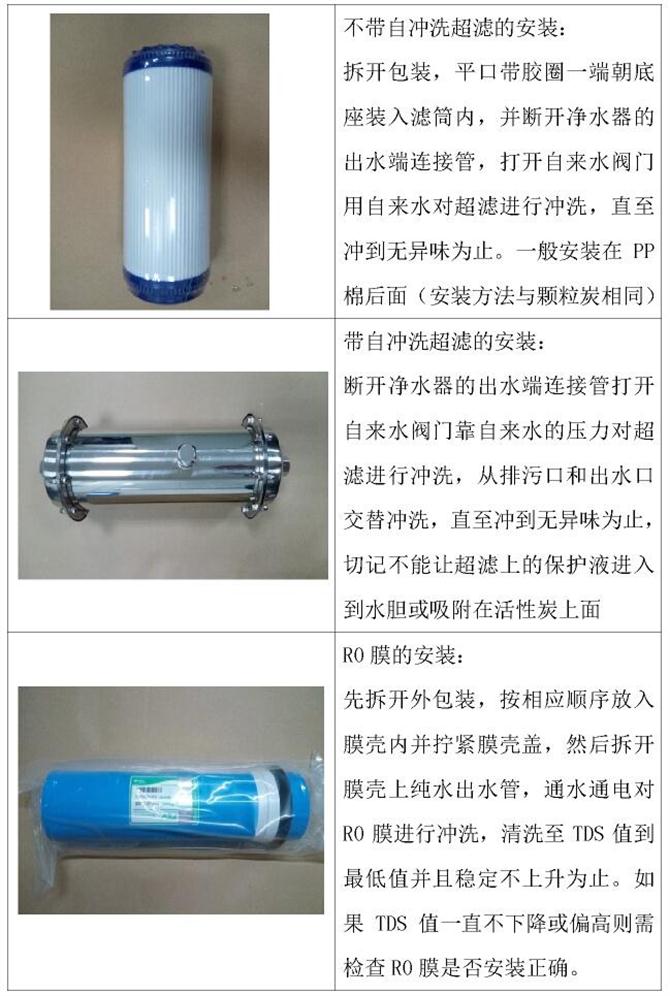

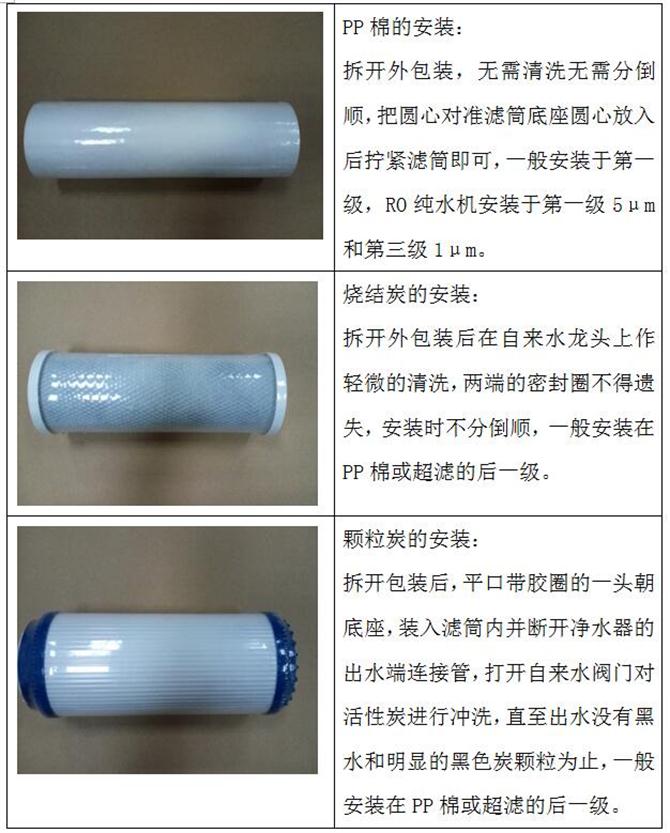

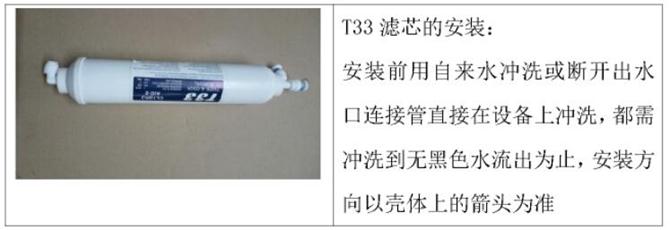

6、滤芯的安装（所需安装的滤芯都在配件箱里面）

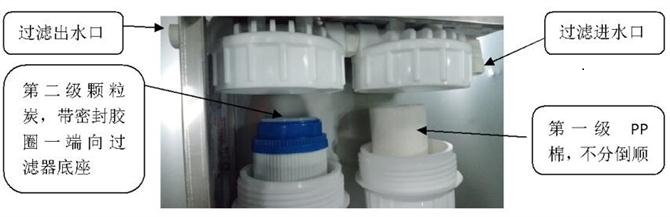

6.1 二级过滤滤芯安装图示

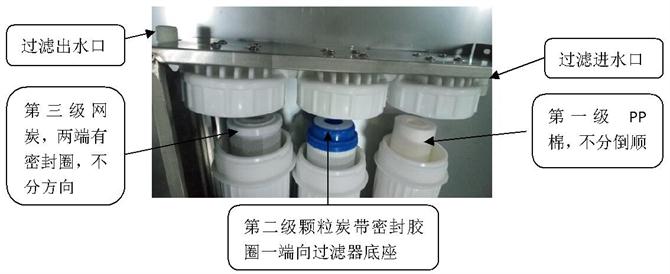

6.2 三级过滤滤芯安装图示

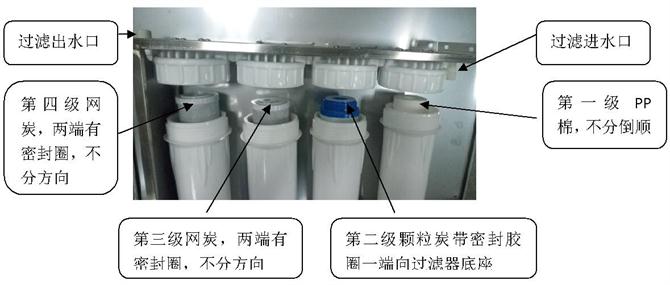

6.3 四级过滤滤芯安装图示

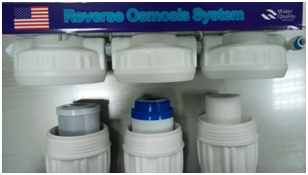

6.4.1 RO机三级过滤滤芯安装图示一
与三级过滤滤芯安装方法一致

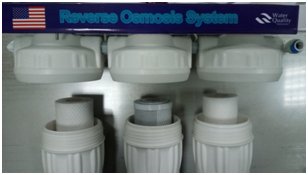

6.4.2 RO机三级过滤滤芯安装图示二
第一级（右）PP 5μm 第三级（左）PP 1μm

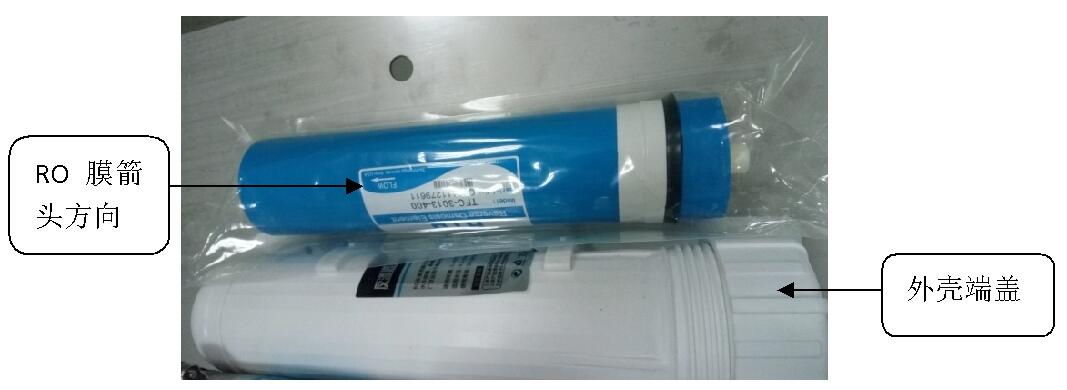

6.5 RO机反渗透膜（RO膜）安装图示
打开膜壳端盖，去除RO膜包装，按图示中箭头方向装入

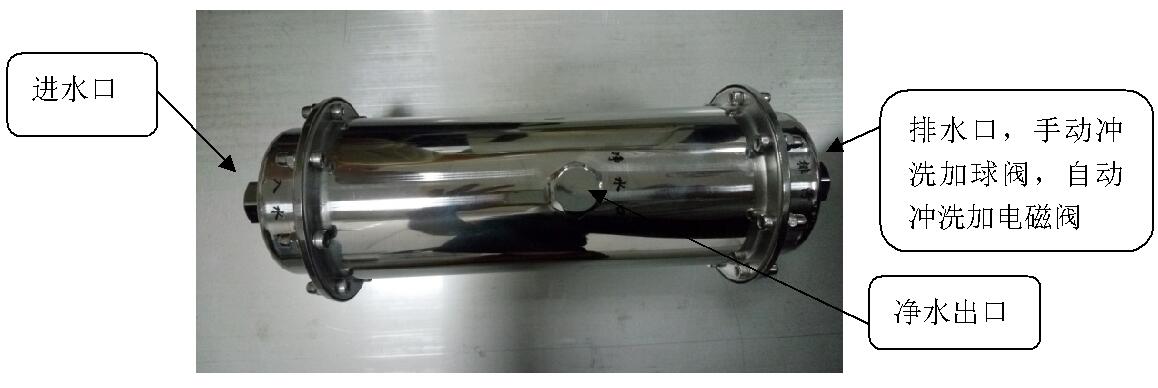

6.6 带自冲洗或手动冲洗超滤安装图示
装电磁阀自动冲洗的超滤，也可按显示面板的冲洗键进行人工操作冲洗，操作方法为：将主板上红色开关3号键拨到“ON”端，点按面板上冲洗/消毒键，主板上有蜂鸣器“嘀嘀”声，则超滤进入冲洗状态，再点按冲洗/消毒键，则取消，冲洗完成后必须把3号开关复位
7、调试运行
7.1 节能温热机的调试
打开与饮水设备连接的自来水阀门，合上电源 开关通电，显示屏显示节能机的工作模式“on3”后再显示实时温度和时间，水位灯最上两格灯亮，饮水设备进水。期间打开开水或温开水出水龙头，等待水胆进满水。满水标记为：显示屏水位灯全亮，水龙头无水流水，水位灯全亮后自动进入加热状态，加热灯全亮，关闭出水龙头等待水烧开。

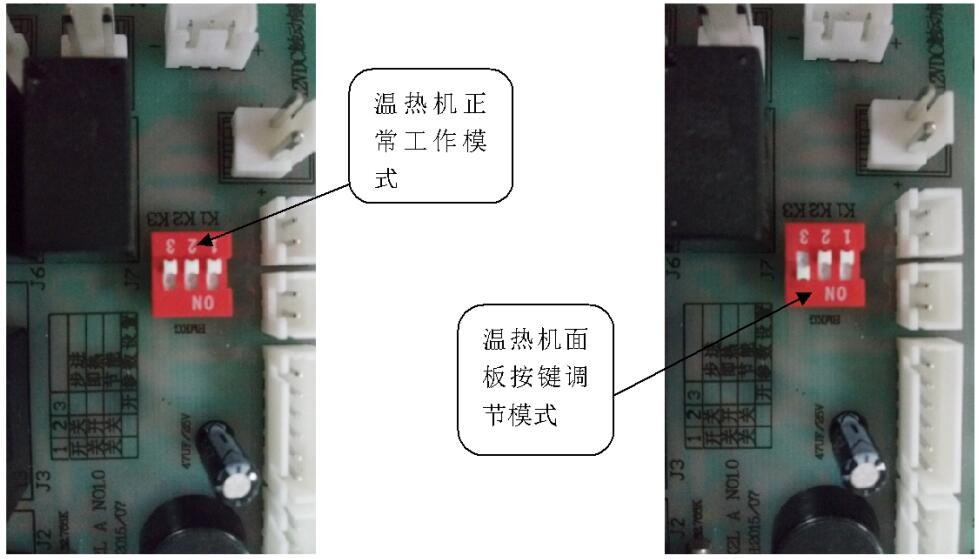

温馨提示：节能温热机正常工作时，电路主板上红色开关为关闭状态，即123号开关均在数字一边，要调节参数，把3号开关拨到“ON”位，参数设置完后必须把3号开关复位。如果选用的工作模式不符，则设备不能正常工作，可把工作模式按要求拨好位置于后关掉电源重启即可。祥情请参阅【使用说明书】
7.2步进式开水器的调试

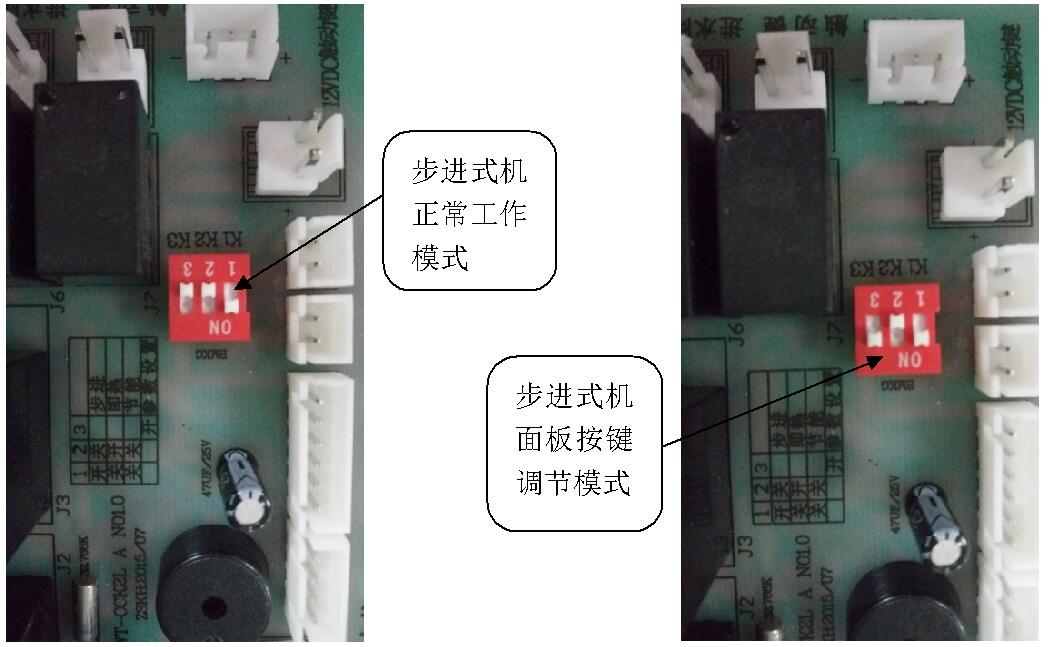

打开与开水器连接的自来水阀门，合上漏电开关通电，显示屏显示节能机的工作模式“on1”后再显示实时温度和时间，水位灯最上两格灯亮，饮水设备进水。待显示屏水位最下面两格灯亮时，加热灯全亮，自动进入加热状态。水烧开后，加热灯熄灭后设备补水5秒再加热，如此加热补水循环，最后中间两格水位灯亮后再热完成后设备进入饱和保温状态。再次确认各功能无误后即安装调试完成。温馨提示：步进式开水器正常工作时，电路主板上红色开关1号开关为打开状态，即1号开关在“ON”一边；23为关闭状态，即23号开关均在数字一边，要调节参数，把3号开关拨到“ON”位，参数设置完后必须把3号开关复位。如果选用的工作模式不符，则设备不能正常工作，可把工作模式按要求拨好位置于后关掉电源重启即可。祥情请参阅【使用说明书】
8、设备保养
8.1饮水设备长期（超过48小时）不用，应关闭电源水源并放完水箱（水胆）内的水，保持内部没有水，再次使用时，一定要清理水箱（水胆）并检查电器元件再按首次使用饮水机时的步骤操作。
8.2当饮水设备周围的环境气温低于1℃时，请确保饮水设备处于工作状态，不要关闭饮水设备电源或饮水设备进行定时开关机设置，否则会有引起水胆、水箱或管路结冰冻结可能。内部冻结会造成水箱开裂，零部件破损等。如果长期不使用， 必须把水胆、水箱及管路内的积水放空，避免结冰造成不必要的损失。
8.3使用中如遇停水请关闭进水阀门，再次通水时可能会变浑浊，需拧开与饮水设备的连接管排掉部分浑水后方可使用。
8.4饮水设备应定期进行清洁、除锈斑，应避免使用带腐蚀性的物质或液体擦洗饮水设备表面，以免造成机体表面氧化腐蚀。可用湿布粘少许有机溶剂或清洁剂擦洗表面锈斑及污垢，清洗完后将表面擦干，不得使用自来水直接冲洗或喷溅水清洗，电器部分接触水有可能损伤机器或有触电危险。
8.5饮水设备各部件出厂前已调试好，非专业人员不可随便调节。
8.6温热型节能饮水机顶部的泄压阀需定期检查泄压是否正常，不能正常泄压时需及时清理或更换。
8.7在水质硬度大易结水垢（水碱）的地区使用饮水设备时，视水垢的轻重程度定期清理水箱/水胆和加热管上的水垢（水碱），否则会影响饮水设备的正常使用或缩短零部件的使用寿命，步进式机型除清理水箱外还要清理发热管体表面、水位电极与温度传感器盲管。
