蓝碧湖微电脑控制板及显示面板使用说明

发布时间: 2016-09-18 16:48 点击数: 0

第一部分  主控板接口及说明

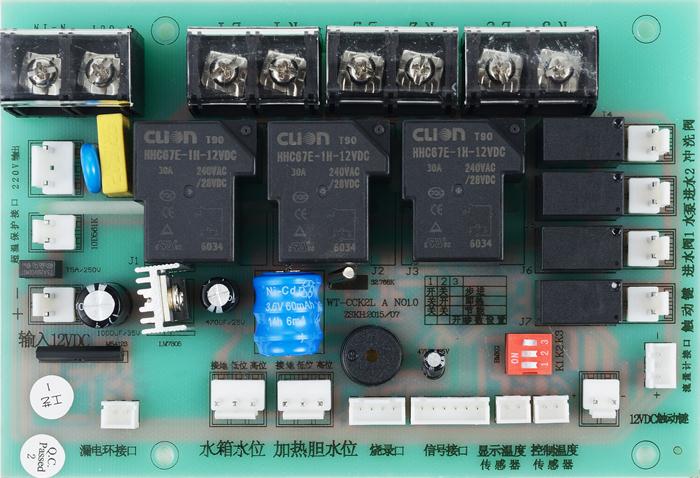

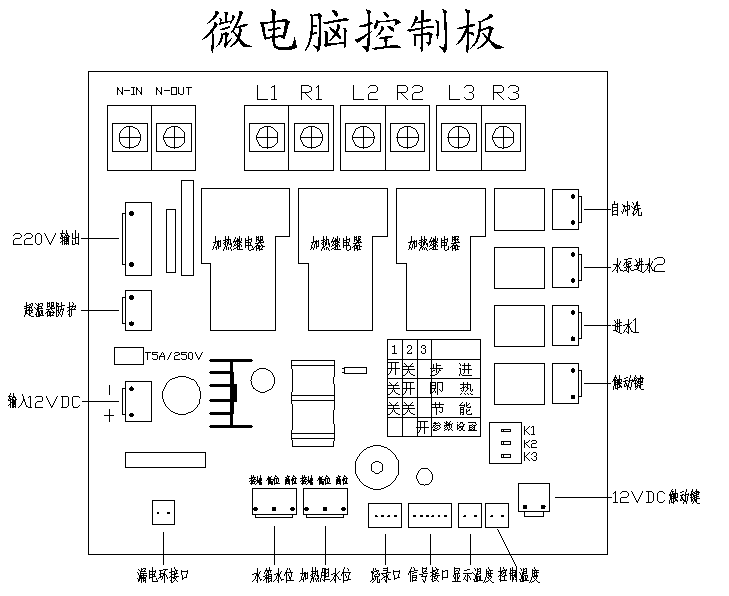

如上图:

一.控制板电源输入和输出至负载接线法:

  • a单相接法:N-IN端接电源零线,L1、L2、L3端并联接电源相线(火线)

             N-OUT端接负载(发热管),R1、R2、R3并联接负载(发热管)

    b单相接法:N-IN端接电源零线,L1、L2、L3端并联接电源相线(火线)

             N-OUT端接负载(发热管),R1、R2、R3分别接负载(发热管)

  • 三相接法:N-IN端接电源零线,L1,L2,L3端接电源相线(火线),三相不同相

         N-OUT端接负载(发热管),R1、R2、R3分别接负载(发热管)

三.电源适配器的输入输出接法

    电源适配器的220V输入端接控制板220V输出端

   电源适配器的12V输出端接控制板12VDC输入端

四.超温器防护

   108℃手动复位温控器(两根红色线)连接电路板超温保护接口插口,起超温保护作用

五.漏电环接口

   接黑色漏电环

六.水箱水位

   节能型和步进式机型该端口用短接线短接

   速热式机型接前置水箱

七.加热胆水位

   节能型和速热式机型高低水位共接水位探针,公共端接水胆外壳

   步进式机型低水位接水箱低水位探针,高水位接水箱高水位探针,公共端接水箱外壳

八.烧录口

   读写程序用

九.信号接口

   外接智能显示屏用

十.显示温度

   蓝色线圆柱形感温探头接显示温度传感器接口,作智能显示屏温度显示用,实时反映水温温度

十一.控制温度

   黑色线子弹头形感温探头接控制温度传感器接口,该探头感应水温,传递信号给主板,控制加热继电器是否加热

十二。12VDC触动键

   输入直流12VDC电压,指令进水阀2(或水泵)打开和关闭(运行和停止)

十三。触动键

   两点闭合,指令进水阀2(或水泵)打开和关闭(运行和停止)

十四。进水1

   节能型和步进式机该端口空置

   速热式机型接进水阀供前置水箱进水

十五。水泵进水2

   节能型和步进式机型接12VDC有压电磁阀

   速热式机型接12VDC恒流水泵

十六。自冲洗

  1. 作超滤自冲洗电磁阀接口用
  2. 作隔夜排水电磁阀接口用
  3. 作一键全管路消毒接口用

十七。红色模式开关

    模式开关拔至数字端为关闭,拔至ON端为打开。

  1. 开关1:拔至“ON”位置时,为步进式开水机模式(即K系列机型)

             初次(或再次)供电时,显示屏会显示(ON1)

  1. 开关2:拔至“ON”位置时,为速热式开水机模式(即S系列机型)

         初次(或再次)供电时,显示屏会显示(ON2)

  1. 开关2:同时拨至数字端,为节能温热机模式

          初次(或再次)供电时,显示屏会显示(ON3)

  1. 开关3:拔至“ON”位置时,显示面板各触摸键才可以调整和设置;调试完毕后, 切记立即拨至数字端(特别重要!)

第二部分 控制面板及操作说明

首先把红色模式开关3拨至ON端,约5秒后,即可进行以下调试:

一.“温度+”

调节温度,每触摸一次温度显示上升1℃

二.“温度-”

调节温度,每触摸一次温度显示下降1℃

三.“时间+”

1.调节北京时间整点:每触摸一次时间加“1”,从0—23显示,可循环;

2.设定定时开机时间:在面板显示正常的情况下,长按该键5-10秒后,显示“00:--”并闪烁,此时每触摸一次该键,则数字加“1”,从00-23循环,调到实际显示的数字则为开机时间,不再调节则数字闪烁后自动退出并显示当前北京时间,定时开机设定完成。

四.“时间-”

1.调节北京时间分钟:每触摸一次分钟加“1”,从0—59显示,可循环;

2.设定定时关机时间:在面板显示正常的情况下,长按该键5-10秒后,显示“00:--”并闪烁,此时每按一下该键,则数字加“1”,从00-23循环,调到实际显示的数字则为关机时间,不再调节则数字闪烁后自动退出并显示当前北京时间,定时关机设定完成。

五.自冲洗

触摸一次该键,则进行手动自冲洗(或一键消毒或排隔夜排水,选用),再触摸一次则关闭。可设定为自动,设置方法为:长按该键(5-10秒)北京时间进入“00:00”状态时,触摸一次则为(00:30),从00:00-23:30循环,比如:03:30,则定时为北京时间03:30时刻进行自冲洗,每次冲洗时间为4分钟,冲洗完毕后自动关闭。
